一、真空固定加工(各種加工材料)
NC加工,雕刻,研磨吸附固定

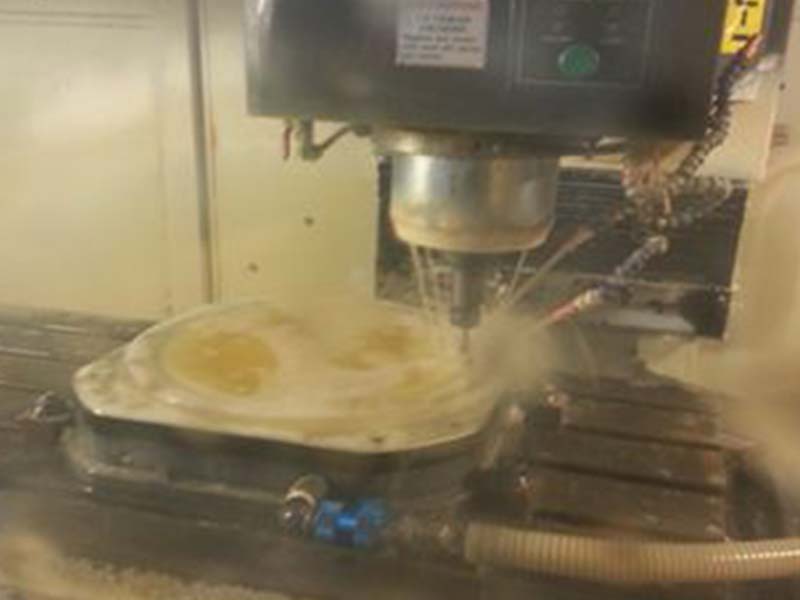

石英/鋁合金NC加工

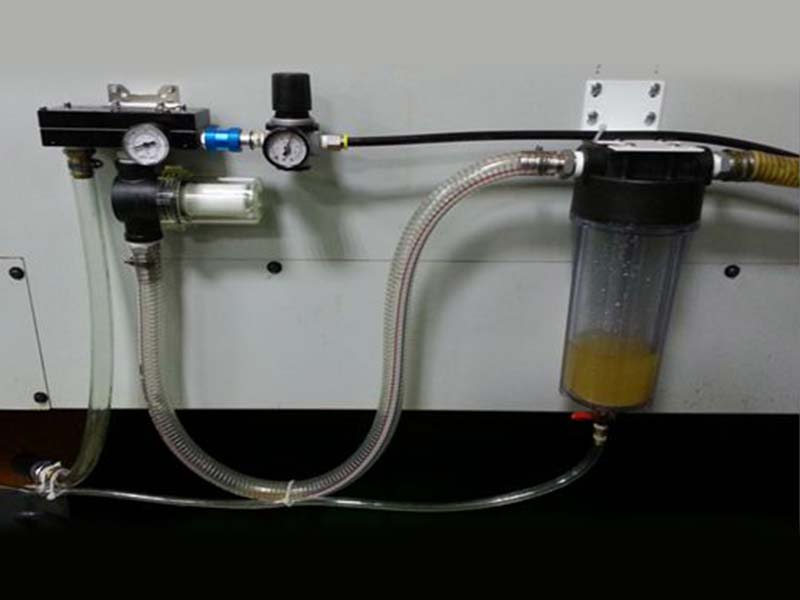

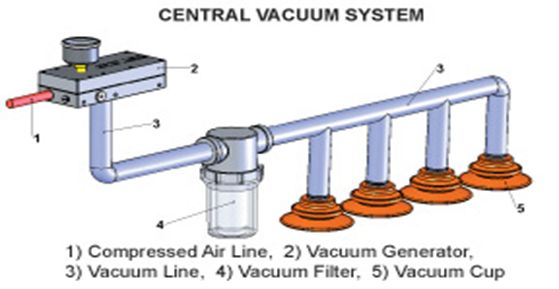

真空產生器配置
優點
- 可瞬間產生大流量抽氣,快速吸住工件。
- 治具可搭配海綿條止漏,取得較大的吸取壓力。
- 可簡單調節空氣的進氣壓力,調整工件吸附的壓力和壓縮空氣的消耗量。
- 即使吸入小量切削液, 也不會影響吸取力量和真空產生器的運作。
- 抽氣入口如有加裝過濾器,避免噴嘴被阻塞的話,幾乎免保養維護。
- 不會像真空幫浦產生廢氣,震動,熱源等環境問題 。
雷射加工,切割吸附固定

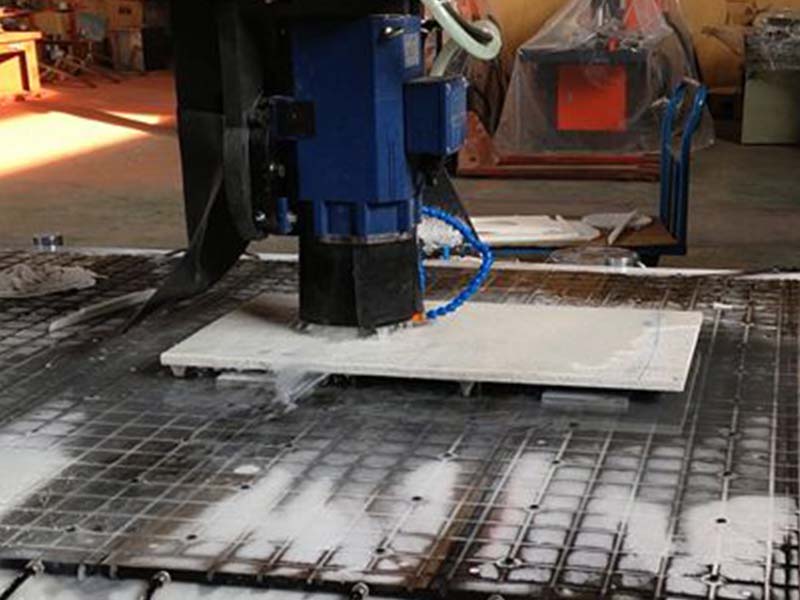

大理石切割

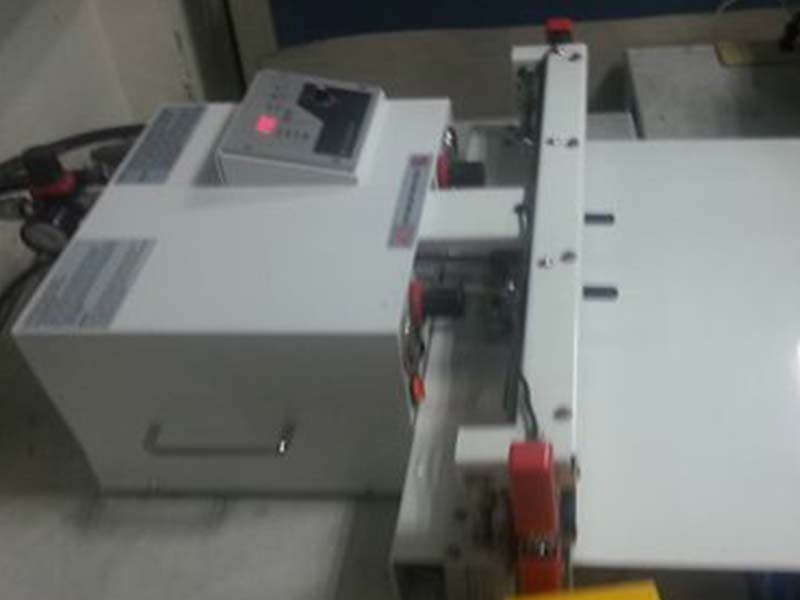

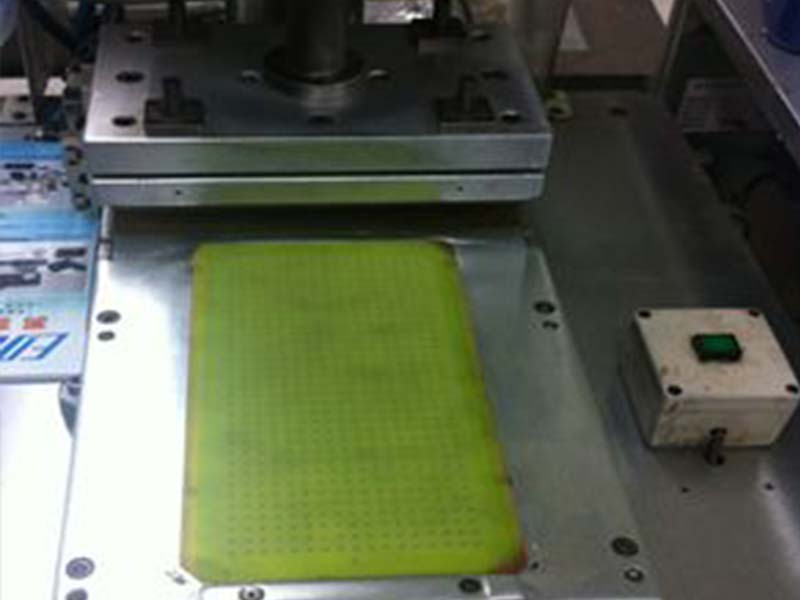

印刷吸附固定
軟性材料吸附印刷作業
檢測工件吸附固定
各類零件可搭配治具和吸盤固定,進行各項的影像檢測和移載等應用。
二、真空吸附/移載
NC加工,雕刻,研磨吸附固定
可依據被吸物件的特性,選用合適的真空產生器及金具/吸盤/其他的配件等，來達到工件的吸取移載等目的。另外可以搭配機械人或其他的 移載機構,壓力開關等自動控制的系統,提高自動化控制的運用。

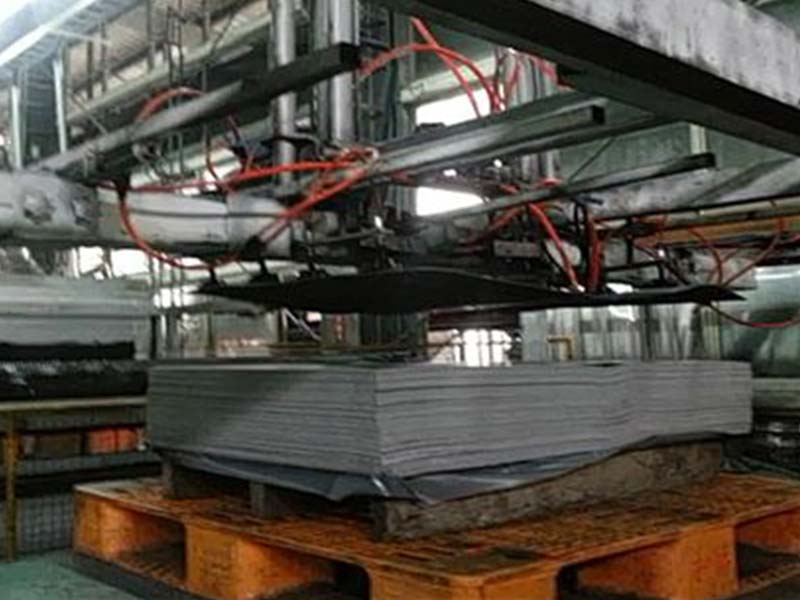

薄板/軟板材移載

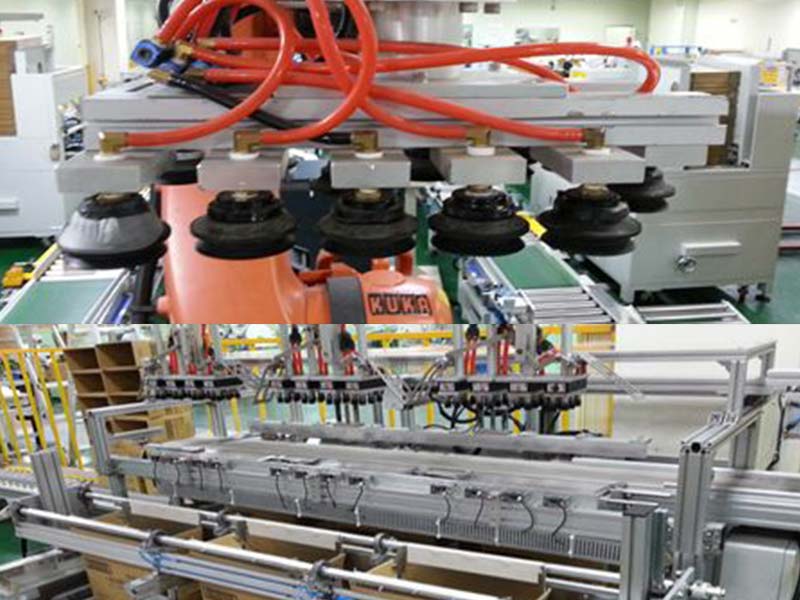

重物/包裝箱移載
木板移載

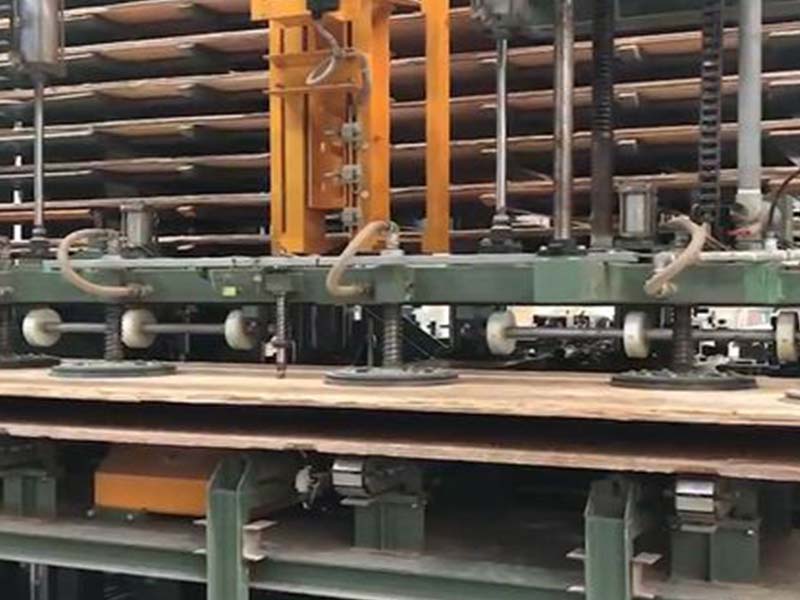

大面積三夾板自動吸取生產線

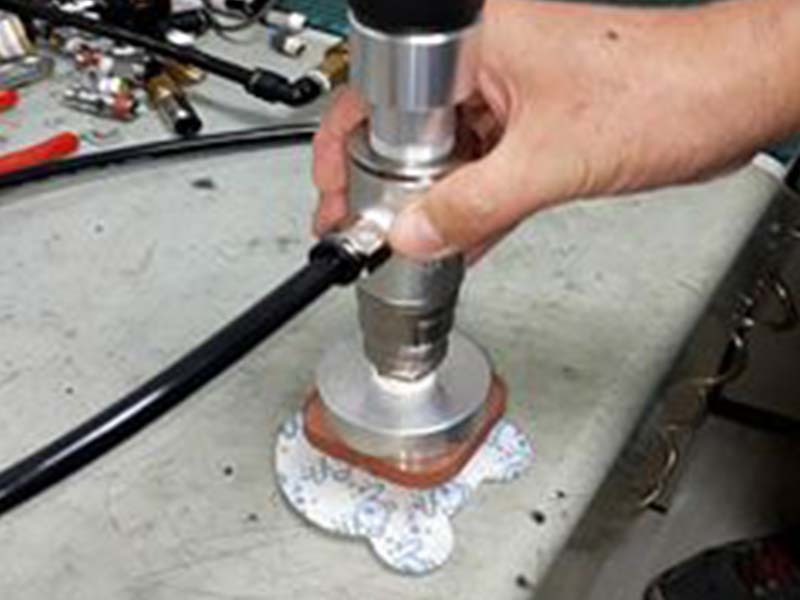

透氣性物件吸附移載
透氣性香包吸取測試
不規則形狀物件

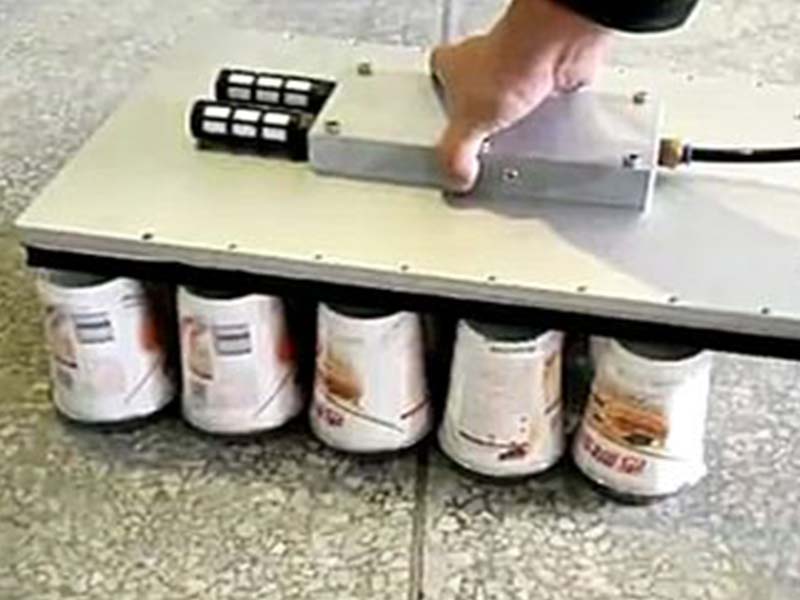

以大面積海綿吸盤吸取多個奶茶紙杯

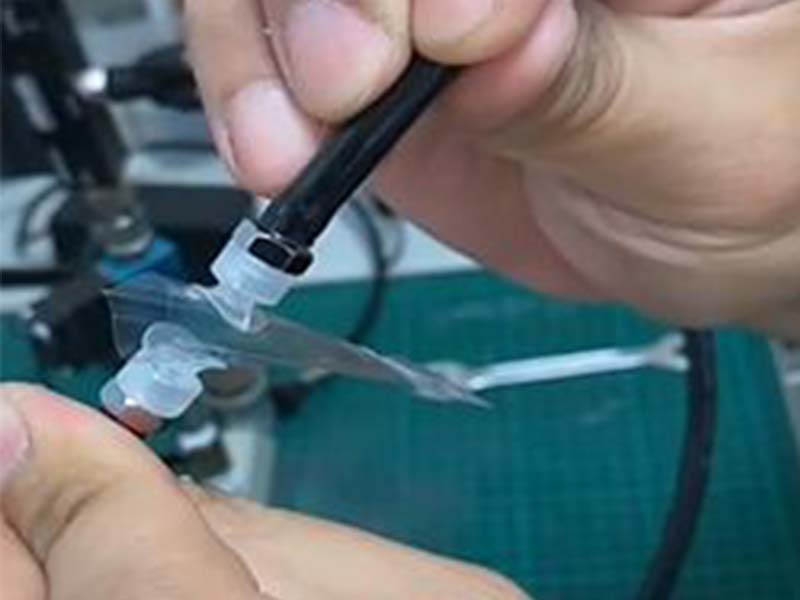

各類包裝開袋
鑽頭包裝袋開袋
三、真空抽氣

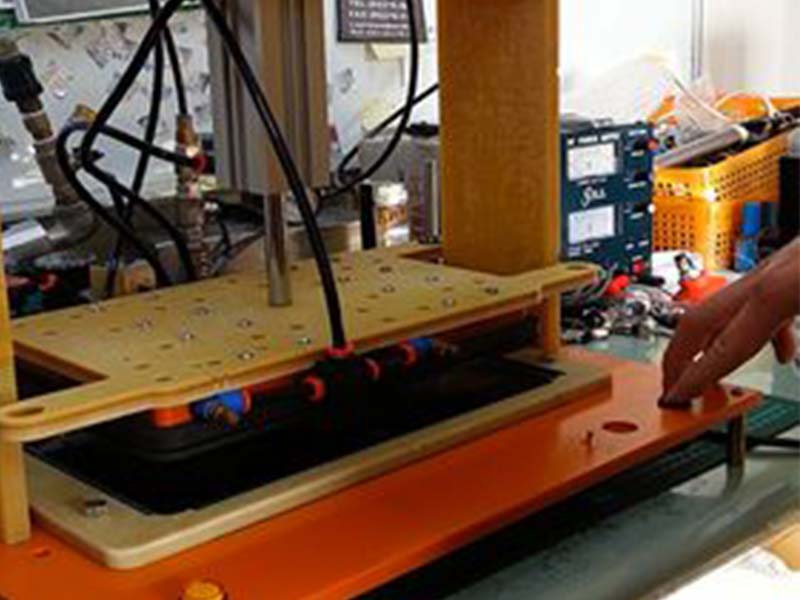

真空抽氣貼合/真空封口
以真空產生器抽真空封口應用

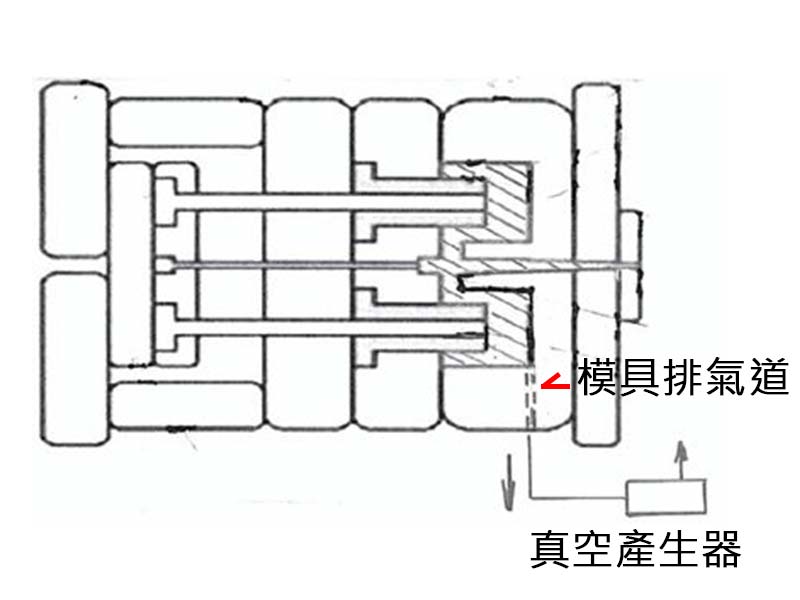

射出模具抽真空
- 可瞬間產生大流量抽氣,快速抽取模內的瓦斯氣。
- 可簡易安裝於模具附近,連線射出成形機做控制，如需要抽氣時再啟動真空產生器,可以減少能耗。

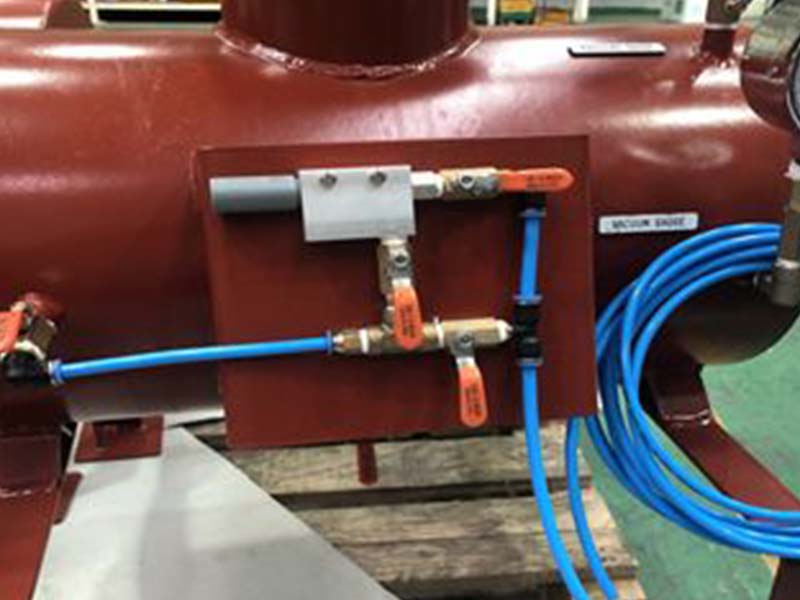

真空桶抽真空/輔助真空幫浦抽真空
氣體收集檢測

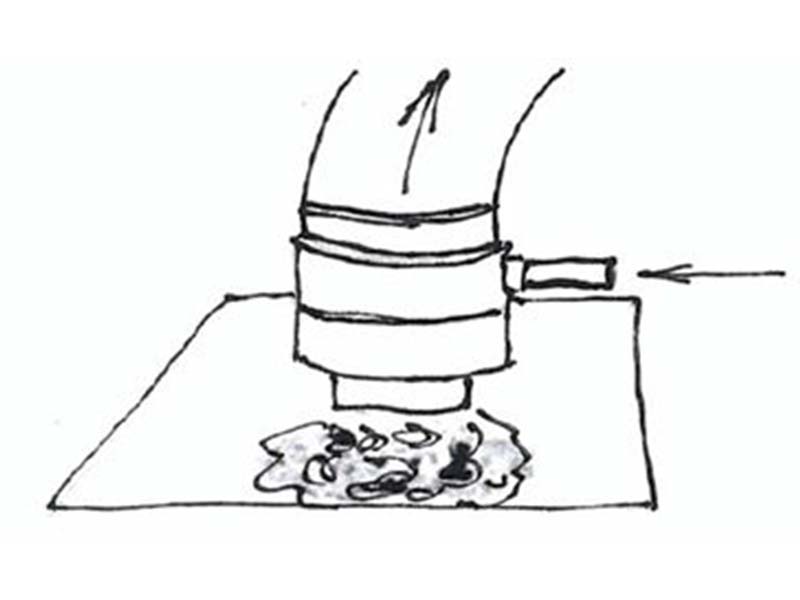

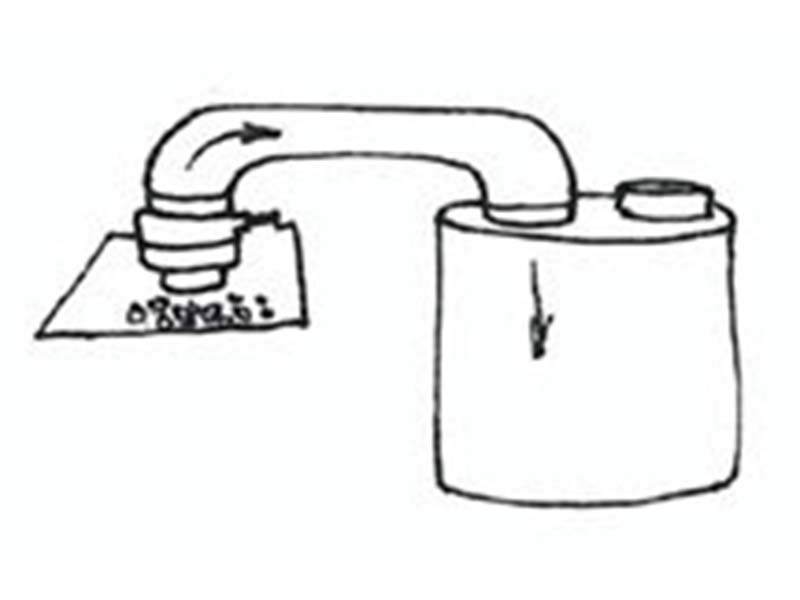

負壓抽氣集塵
四、負壓輸送(粉體輸送器的應用)
粉體輸送
氣體輸送
顆粒輸送
五、漏液感測器應用範例

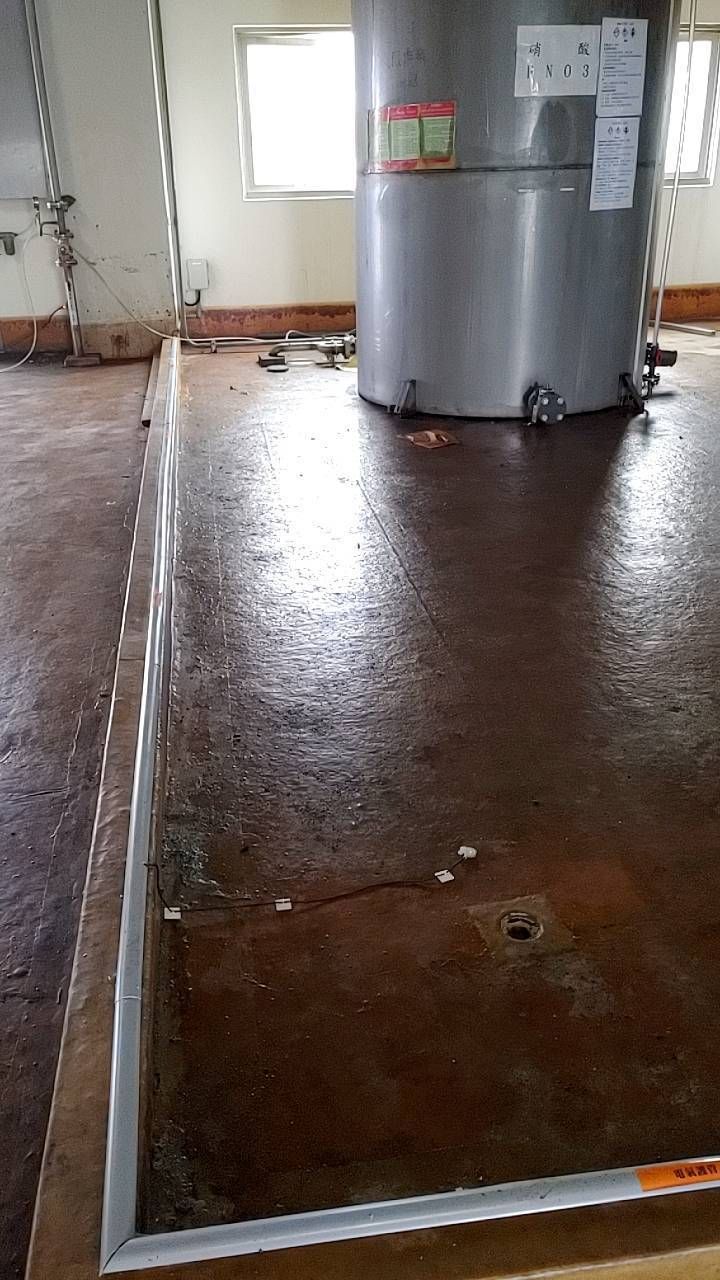

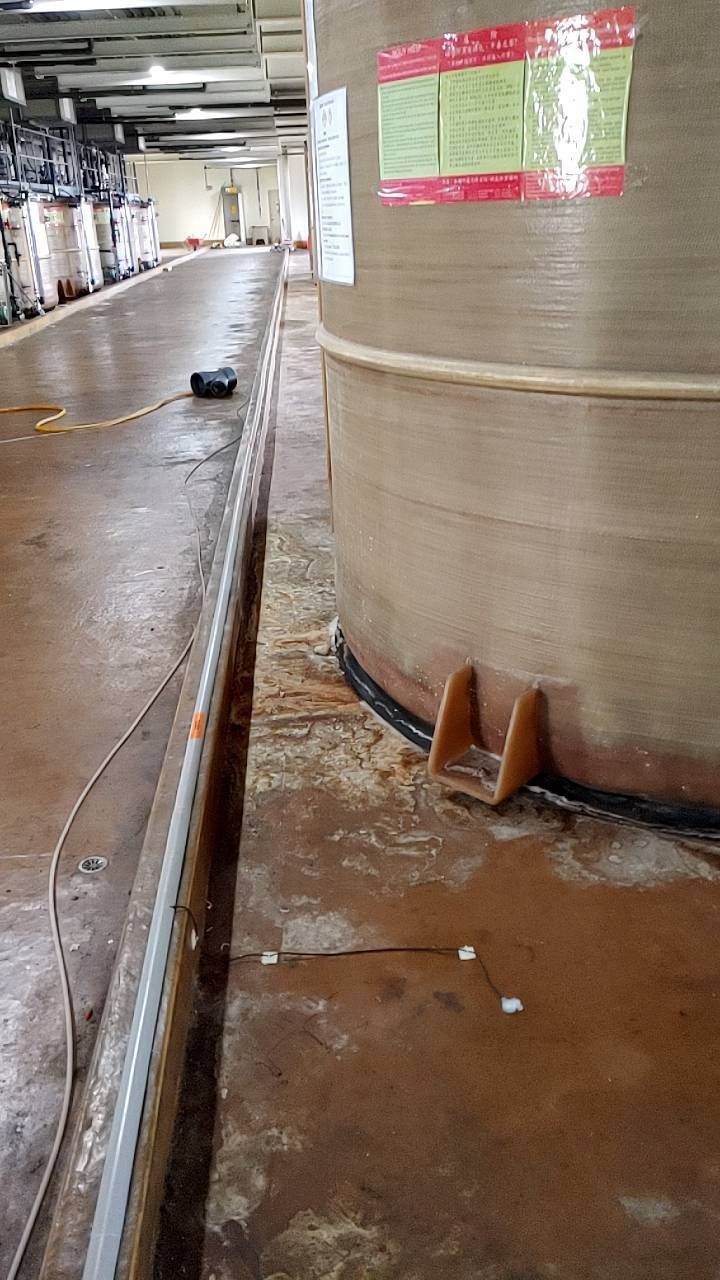

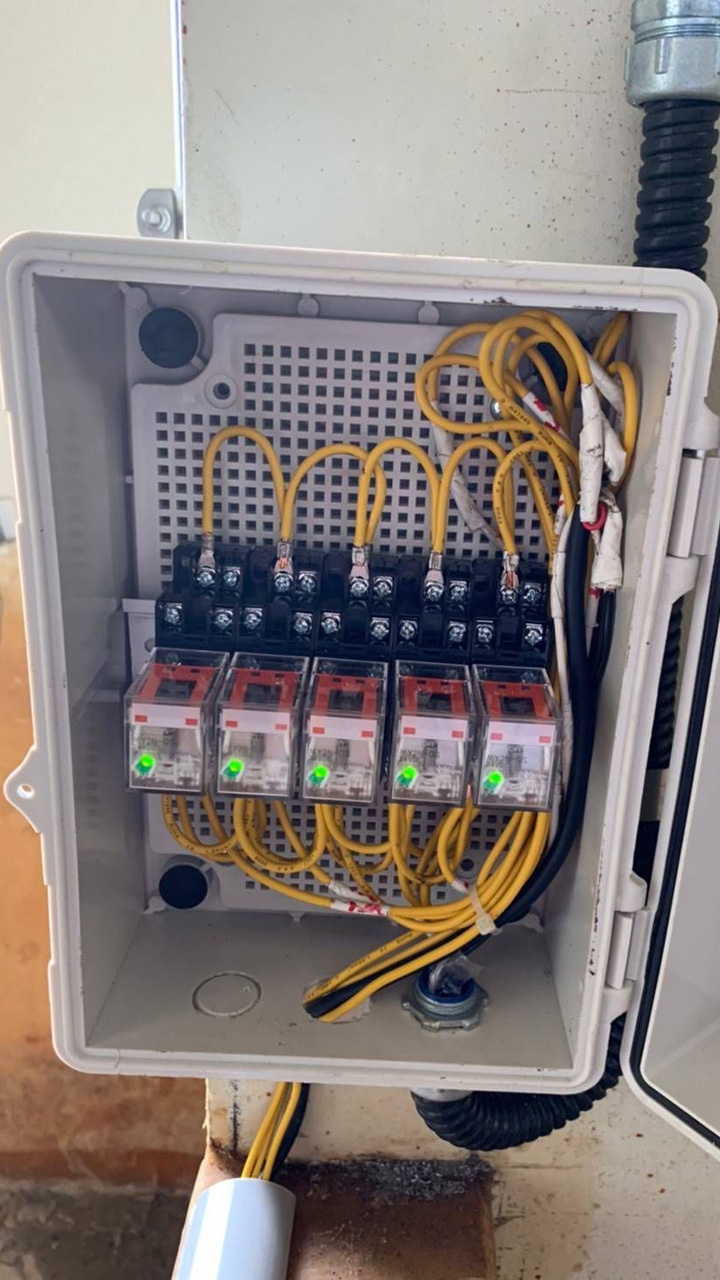

漏液感測器的作動原理是產品的底部有光學感應頭，此感應頭如果在底部有液體通過或堆積時，因為光學的折射率會改變,感測器即可檢知並輸出信號，範例中漏液感測器安裝於桶槽區的地面上，拉控制線至控制箱，用於檢知桶槽的洩漏偵測
